錨桿托盤生產線是專門用于生產制造礦用錨桿（錨索）托盤的一種自動化流水線。根據錨桿托盤的規格尺寸不同，選用不同的錨桿托盤生產線。其中，500噸錨桿托盤生產線（500噸四柱液壓機）采購率較高，用于沖壓300x300x14mm以?xún)?nèi)的錨桿托盤，整套生產線設備包括500噸錨桿托盤液壓機、錨桿托盤模具、送料機、機械手及他輔助設備組成。

500噸錨桿托盤生產線是集自動推料、拉伸、沖裁、出料為一體的沖壓加工設備，可實現從鋼板到成品的一次成型工藝，提高生產效率的同時，節省人力成本；可完全實現自動化。自動化程度高，噪音低，效率高，可一分鐘出4-6塊錨桿托盤。

500噸錨桿托盤生產線采用 PLC 可編程控制器及觸摸屏控制，伺服驅動導向送料、送料長短可調，減少人員操作。PLC 自動化控制，人機交互界面，可手動和自動控制生產線各部件的動作協調。

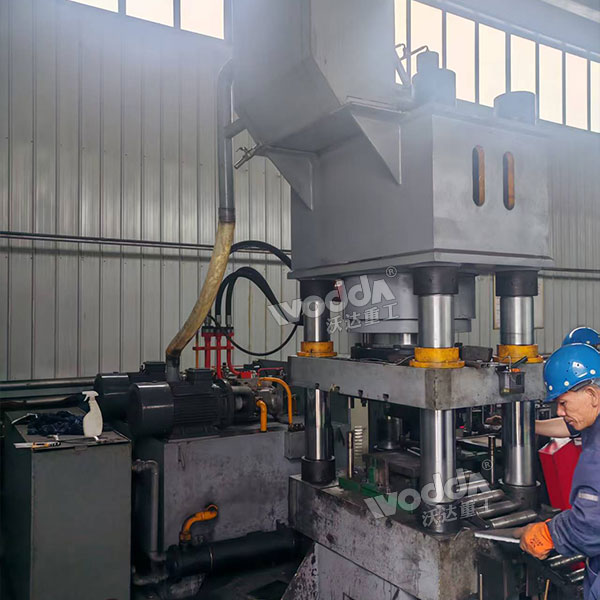

1、主機（500噸四柱液壓機）： PLC觸摸屏數控系統控制生產，伺服驅動導向送料、送料長短可調，減少人員操作。

2、控制系統：自動化經送料沖裁生產設備PLC自動化控制生產速度可調，人機交互界面可手動和自動控制生產線各部件的動作協調。

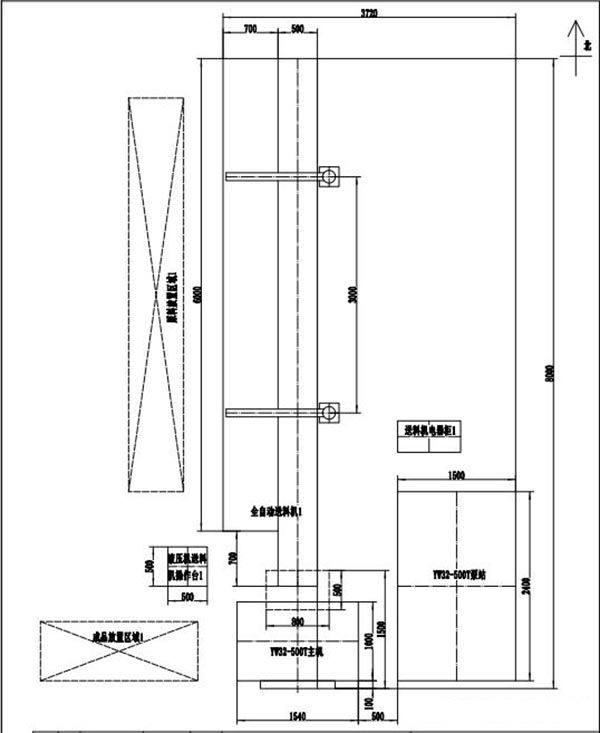

500噸錨桿托盤生產線安裝布局圖：

錨桿托盤生產線的工作過程：

1、送料：

由自動送料機將鋼板抓取傳送到500噸錨桿托盤液壓機工作臺面的模具上，等待拉伸沖孔；

2、拉伸沖孔沖裁：

利用模具將鋼板一次拉伸沖裁沖剪工藝，得到錨桿托盤成品；500噸錨桿托盤液壓機的具體的工作流程：滑塊快速下行—慢速加壓—保壓延時—滑塊快速返回—原位停止等，完成錨桿托盤的一個沖壓生產工藝流程。

3、出料：

成品錨桿托盤由輔助設備推料機推送到傳送帶；

4、如果需要，也可配機械手，可直接將壓制好的錨桿托盤進行碼垛。

沃達重工四柱液壓機以其結構穩定、精度高、高效多功能、安全可靠且維護方便等特點，更適合工業大批量生產。技術創新和高效生產能夠滿足不同行業的生產需求，提高生產效率和產品質量，同時還能夠節約能源和保護環境?？筛鶕?jù)客戶的要求、產品的要求而定，請致電18963222388。
